rádióadó
(rádióvevő, adóvevő)
Az elektromágneses hullámok kisugárzásához
(vételéhez) szükséges egységek összessége.
Több egységből áll:
- a kisugárzandő jeleket előállító adó, (a kisugárzott jeleket fogadó vevő)
- modulációs egység, (demodulációs egység)
- adóantenna,(vevőantenna)
- áramellátás, és egyéb segédberendezések
- tokozás, illetve építmény
Kivitele az adóteljesítménytől, az üzemi frekvenciasávtól, az üzemmódtól és
a modulációtól függ.
Teljesítménye lehet egészen kicsi, pl. a mobiltelefonok adóteljesítmény az
1 W-ot sem éri el, vagy egészen nagy pl. a Solti Kossuth adó 2 MW-os.

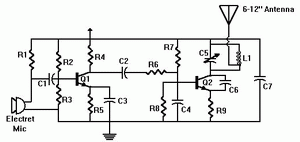

Egy egyszerű adó kapcsolási rajza.
A C5 kondenzátorból
és L1 tekercsből álló rezgőkör
állítja elő az antennán kisugárzott
frekvenciát.
Egy nagyon egyszerű, detektoros vevő kapcsolási rajza.
Az Érdekességek részben a Szól
a rádió ... címszónál egy egyszerű animációval mutatom be a rádióadás és vétel elvét.
