forralóvizes atomreaktor (BWR)
A forralóvizes atomreaktorban a moderátor
és a hűtőközeg szerepét is könnyűvíz (H2O) tölti be.
A reaktortartályban a víz egy része elforr, így az aktív zónából víz-gőz keverék
lép ki. Az így termelt gőz közvetlenül a turbinára kerül, ezért a vizet és a
gőzt szét kell választani (a gőzben lévő vízcseppek károsítják a turbinát).
A turbinából kilépő gőzt a kondenzátorban cseppfolyósítják, majd előmelegítés
után a reaktorba vezetik. A reaktortartályban el nem gőzölgött víz a reaktorzónán
kívül újra lefolyik a tartály aljára, ahol összekeveredik a visszaszivattyúzott
tápvízzel.

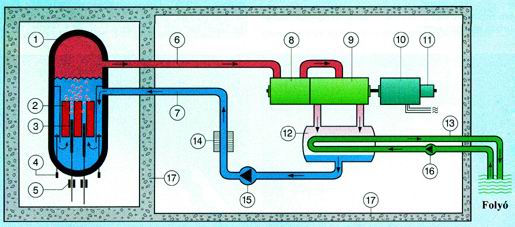

| 1 Reaktortartály | 7 Tápvíz | 13 Hűtővíz |
| 2 Fűtőelemek | 8 Nagynyomású turbina | 14 Tápvíz előmelegítő |
| 3 Szabályozórúd | 9 Kisnyomású turbina | 15Tápvízszivattyú |
| 4 Keringtető szivattyú | 10 Generátor | 16 Hűtővízszivattyú |
| 5 Szabályozórúd hajtás | 11 Gerjesztőgép | 17 Betonvédelem |
| 6 Frissgőz | 12 Kondenzátor |
Mivel a reaktorban megengedett a víz elforrása, a nyomás kisebb, mint a nyomottvizes
reaktoroknál: kb. 60-70 bar. Az üzemanyag többnyire urán-oxid. A friss üzemanyag
dúsítása általában kisebb, mint a nyomottvizes típusnál. termikus hatásfokuk 33-35 %.
Előnye ennek a típusnak, hogy - mivel ez a legegyszerűbb elvi felépítésű típus
- a beruházási költségek viszonylag alacsonyak.
A világon ma működő atomreaktorok
összteljesítményének 22.5 %-át adják
forralóvizes reaktorok.
