kapcsolóüzemű tápegység
(switching-mode power supply, SMPS)
A kívánt feszültség és áram előállításához, illetve állandó értéken tartásához nagyfrekvenciájú kapcsolójelet használó elektronikus tápegység.

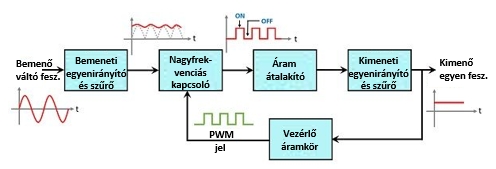

Működési elvét az alábbi ábra mutatja be.
A bemenetet egyenirányítják és szűrik, majd tranzisztor segítségével a szabályzásnak vagy vezérlésnek megfelelő kitöltésű négyszögjellel (PWM) egy energiatároló elemet (általában tekercset) kapcsolgatnak 50 kHz-2 MHz közötti nagyfrekvencián.
A tekercs transzformátorként vagy önindukciós elemként szolgál.
Szükség esetén a kimenetet is szűrik.
Előnyei
A hagyományos váltóáramú tápegységekhez viszonyítva sokkal kisebb (és könnyebb).
Egyenáram átalakítására is alkalmas.
Hatásfoka akár a 99%-ot is elérheti.
A terheléstől függetlenül állandó értéken tartható a kimeneti feszültség vagy áram.
Képes a zárlat
kezelésére.
Hátrányai
Bonyolult kivitelezés.
Nagyobb szórt elektromágneses tere zavarokat okozhat.
A jelenlegi telefontöltők és tápegységek már ilyen rendszerűek.
