Az ábra
az aktív szonár működési elvét mutatja.Az adó egy nagyfrekvenciájú hangimpulzust (ultrahang) bocsát ki, ami a fenékről visszaverődve a vevőbe jut.
visszhangszonda
(szonár, aktív szonár, passzív szonár, passzív szonár, preciziós mélységmérő)
Víz alatti hajók, tárgyak, halrajok és domborzati viszonyok felderítésére,
az óceánok mélységének meghatározására
szolgáló eljárás.
A szonár az angol sound navigation and ranging (hanggal történő navigáció és felderítés) rövidítése. A készülék
hangimpulzusokat bocsát ki a víz alatt,
és azoknak a visszaverődésétérzékeli
(aktív szonár), vagy egyszerűen csak lehallgatja és értékeli a céltárgy,
pl. tengeralattjáró által kibocsátott
hangjelzéseket (passzív szonár). Az eljárás alapja egyszerűen az, hogy
mérik az akusztikus jelnek a céltárgyig és az érzékrlőig visszhangként való
visszatéréséig szükséges időt. Ha a hang
tengervízben való terjedési sebessége
ismert, kiszámítható a céltárgy távolsága.

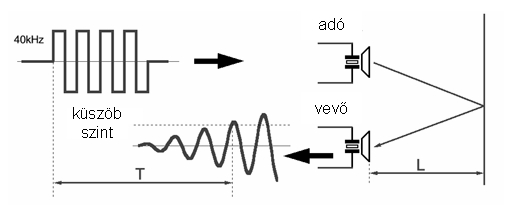

Az ábra
az aktív szonár működési elvét mutatja.
Az adó egy nagyfrekvenciájú hangimpulzust
(ultrahang) bocsát ki, ami a fenékről
visszaverődve a vevőbe jut.
A gyakorlatban
használatos preciziós mélységmérő néven ismert készülék kinyomtatja vagy
megjeleníti a vízmélység grafikonját, és elkészíti a tengerfenék
térképét (egy ilyen látható a képen).
