többhengeres motorok
(soros motor, V-motor, boxer motor, csillagmotor)

Csak az egészen kisteljesítményű belső égésű motorok készülnek egy hengerrel.
A többhengeres motorok hengereinek elrendezése több féle lehet:

Az egyik legelterjedtebb elrendezés a soros motor, amikor hengerek egymás mellett egy sorban helyezkednek el.
Jellemzően 2, 3, 4, 5 vagy 6 hengeresek.

Egy 4 hengeres, soros motor animációja

Gyakran alkalmazzák a V elrendezést is a (V-motor), amikor hengerek két sorban, V-betű alakban helyezkednek el. Két-két dugattyú hajtókarja páronként azonos csapon van
Jellemzően 4, 5, 6, 8, 10 vagy 12 hengeresek.

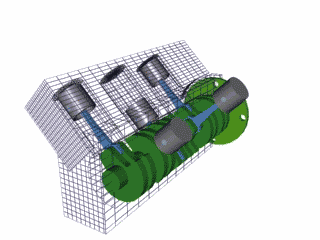

Egy 6 hengeres, V-motor animációja


A boxer motor, egy teljesen szétnyitott V-motornak tekinthető, azaz vízszintesen fekszenek benne a hengerek, egymással szemben dolgozva. A V-motortól eltérően mindegyik dugattyú egymáshoz képest 180 fokkal elhelyezett, külön csapon van.
Jellemzően 4, 5, 6, 8 vagy 12 hengeresek.

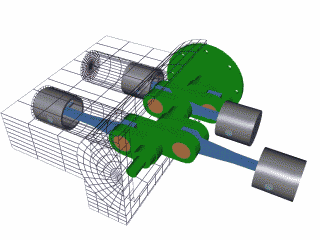

Egy 4 hengeres, boxer motor animációja


A csillagmotor, egy speciális, csillag alakzatra emlékeztető henger elrendezés.
Minden esetben páratlan hengerszámmal készülnek, hogy ne legyenek olyan hengerek egymással szemben, amelyek hajtókarjai egy vonalba esnek. Folyamatosabb nyomatékot és egyenletesebb járást biztosít.
Ezt az elrendezést elsősorban a repülőgépek hajtására használják.

Egy 7 hengeres, csillagmotor animációja
