magnetron

Mikrohullámok előállítására használatos eszköz.
A vákuumcsőben lévő központi katódot hengeres anód veszi körül. A katódról kilépő elektronnok elektromos és mágneses térben fellépő erők hatására körpályán mozognak. A mikrohullám kibocsátása a mozgó elektronok és az anódban lévő üregek közötti rezonancia eredménye.
A 40-es években a radarokhoz fejlesztették ki, manapság széles körben alkalmazzák a mikrohullámú sütőkben.

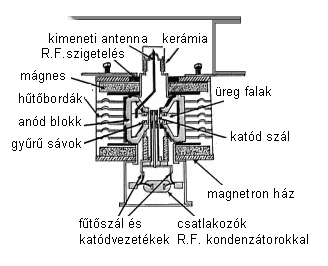

Egy magnetron keresztmetszete és külső megjelenése.

A katód szálat körülvevő anód üregeiben a mágneses tér hatására körpályán mozgó elektronok rezonanciája miatt jön létre a mikrohullám.

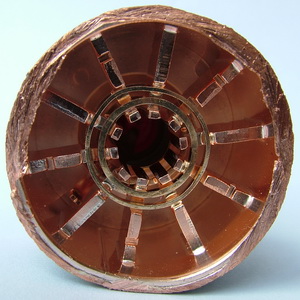

Egy mikrohullámú sütő magnetronjának belső, (vákuumcső) része a két mágnessel ... ... és a mágnesek közötti üreg metszete.
