háromfázisú rendszer
(fázisvezeték, nullavezeték /nullavezető/, vonali feszültség, fázisfeszültség, vonali áram, nullavezetővel egyesített földelőhálózat /NEFH/, csillagkapcsolás /Y-kapcsolás/, deltakapcsolás /háromszögkapcsolás/)
A háromfázisú rendszert alapvetően négy vezeték alkotja. (Gyakorlatilag
három egymástól 120°-kal eltolt, azonos amplitúdójú
egyfázisú rendszer.)
Ebből három úgynevezett fázisvezeték (R, S, T vagy L1, L2, L3), ezek
feszültségei a referencia- vagy nullavezetékhez
(nullavezetőhöz) (N vagy LG) képest 230V effektív
értékűek, és csak fázisban térnek
el egymástól (120°-kal).
A fázisvezetők egymáshoz képest 400V effektív
értékű feszültségben különböznek.
Ezeket vonali feszültségeknek nevezik, és ezek is 120°-kal térnek el
egymástól.
A fázisfeszültség mindig valamelyik fázisvezető és nulla vezeték,
a vonali feszültség pedig mindig két fázisvezető között értendő.
A fázisvezetőben folyó áramot
vonali áramnak nevezik.
A nulla vezetéket a legtöbb esetben összekötik a földeléssel (nullavezetővel
egyesített földelőhálózat - NEFH)

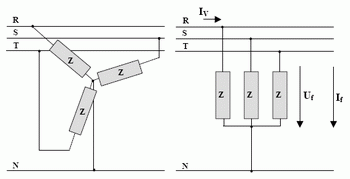

Csillagkapcsolású
(Y-kapcsolású) fogyasztók esetén
mindhárom fázisvezető árama
a fogyasztók impedanciáin
áthaladva a nulla vezetékhez csatlakozik.
Az egyes fázisfeszültségekhez hasonlóan a megfelelő áramok is 120°-kal
különböznek
fázisokban, ez esetben a három fázis
összege mindig 0. A nulla vezetéken emiatt nem folyik különösebb áram.
(A gyakorlatban valamennyi áram jelenléte
mindig kimutatható a nulla vezetéken is, de ez elhanyagolhatóan kicsiny.)

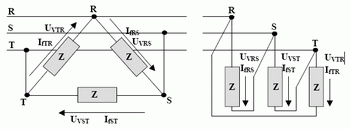

Deltakapcsolású
(háromszögkapcsolású) fogyasztók
esetén ugyanazon feszültségek mellett
ugyanazokból az alkatrészekből egy nagyobb teljesítményű
fogyasztó is összeállítható, a fogyasztók
impedanciáinak eltérő kapcsolásával.
Ebben az esetben az egyes impedanciák
tulajdonképpen egy-egy fázis közé vannak
bekötve, ennek megfelelően az egyes impedanciákon
a 400 volt nagyságú UVRS, UVST
, UVTR vonali feszültségek esnek.
A kapcsolás sajátossága, hogy itt a nulla vezetékre nincs szükség, emiatt
az érintésvédelemre külön figyelmet kell fordítani.
