Light
Emitting Diode (fényt kibocsátó dióda) Kicsiny félvezető dióda, amely fényt bocsát ki, ha elektromos áram halad rajta keresztül.
fénykibocsátó dióda (LED)
Light
Emitting Diode (fényt kibocsátó dióda)
Kicsiny félvezető dióda, amely fényt
bocsát ki, ha elektromos áram halad
rajta keresztül.
A dióda
n típusú és p típusú félvezető anyagból,
azaz elektrontöbblettel vagy elektronhiánnyal
rendelkező félvezető anyagokból összepréselt
egyenirányító eszköz.
Ha erre záró irányú áramot kapcsolunk (azaz a pozitív oldalára egy áramforrás
pozitív, a negatív oldalára negatív sarkát kötjük) a diódán
nem folyik át áram, a LED esetén
a lámpa nem világít.
Ha azonban ellentétes pólussal, vagyis nyitó irányba kötjük rá az áramforrást,
az elektronok a pozitív, a "lyukak",
vagyis az elektronhiányok negatív irányban
mozognak. Ekkor a dióda átengedi az áramot, "kinyit". Így a
vándorló elektronok a p rétegbe érve
betöltik a lyukakat (az elektron és
a lyuk rekombinálódik), ami energia-felszabadulással jár.
A LED
esetén a rekombináció során felszabaduló energia
a félvezető anyagok anyagi minőségétől
függő frekvenciájú (színű)
fény formájában kisugárzódik. (Az anyagi
minőségtől függ a gerjesztés mértéke, vagyis az energiaszint "ugrás"
nagysága, ami meghatározza a keletkező foton energiáját, vagyis hullámhosszát/színét.)
Például:
alumínum-gallium-arzenid (AlGaAs) - vörös és infravörös
alumínum-gallium-foszfid
(AlGaP) - zöld
alumínum-gallium-indium-foszfid
(AlGaInP) - nagy fényerejű narancs-vörös, narancs, sárga és zöld
gallium-arzenid foszfid (GaAsP) - vörös, narancs-vörös, narancs és sárga
gallium-foszfid (GaP) - vörös, sárga és zöld
gallium-nitrid (GaN) - zöld és kék
indium-gallium-nitrid (InGaN) - közeli ultraibolya, kékes-zöld és kék
Ez a fénykibocsátás nem jár jelentős felmelegedéssel, ezért a jelenséget a lumineszcencia körébe sorolhatjuk.
Számtalan helyen használják, pl. elektronikus számológépek, illetve egyeb eszközök kijelzőin ahol a számjegyek (karakterek) ilyen fénydiódákból állnak. A legkülönfélébb elektromos eszközökből jól ismertek az eszköz működését (ki)jelző kicsiny piros, zöld, sárga, stb. színű világító lámpácskákis ilyen fénydiódák.
Néhány jellemző felhasználás:
| Különböző célokra használható LED-ek | Kis fogyasztású fényforrások | Gépkocsi hátsólámpák |
 |
 |
 |

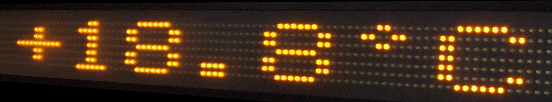

Különböző célú kijelzők
