gyűjtő (konvex) lencse
(domború- , kétszeresen domború- /bikonvex/, sík-domború- /plankonvex/, homorúan domború- /konkáv-konvex/ lencse)


Az optikai lencsék egyik fajtája a domború, gyűjtő vagy más néven konvex lencse.
A vékony gyűjtő lencse a főtengelyével párhuzamos fénysugarakat kétszeres törés után egy pontban, a fókuszpontban (gyújtópontban) gyűjti össze.
A fókuszpont és a lencse fénytani középpontjának távolsága a fókusztávolság.

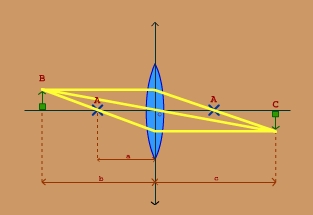

A gombokra kattintva sorban megtekinthetők a domború lencse nevezetes sugármenetei, képalkotása:

1 - A főtengellyel párhuzamos sugarakat a domború lencse a fókuszpontban (A) gyűjti össze
2 - A fókuszponton (A) áthaladó sugarak a főtengellyel párhuzamosan haladnak tovább
3 - Az optikai középponton (O) áthaladó sugarak egyenesen haladnak tovább

Gyűjtőlencse képalkotása:
- ha a kép a tárgyhoz viszonyítva a lencse másik oldalán jön létre, akkor valódi, fordított állású (ez látható az animációban)
- ha egyoldalra esnek, akkor a kép látszólagos, egyenes állású

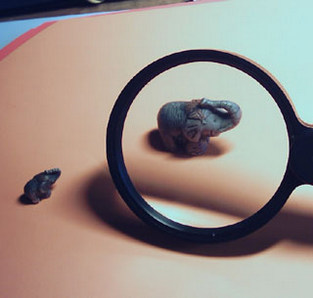

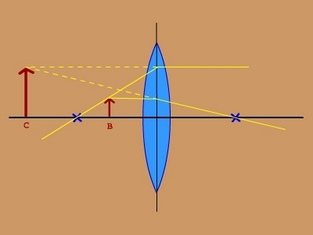

Az alábbi ábrákon a domború lencse képalkotása látható egy kézi nagyító (lupe) esetén. (látszólagos, nagyított, egyenes állású kép keletkezik)

A domború lencsék amelyek középen vastagabbak, mint a szélüknél, ide tartoznak:

a.) kétszeresen domború (bikonvex),
b.) sík-domború (plankonvex),
c.) homorúan domború (konkáv-konvex) lencsék.

Domború lencsék alkalmazása.
Az említett kézi nagyítón kívül domború lencséket alkalmaznak a mikroszkópokban, távcsövekben, fényképezőgépekben, stb.
