aszinkron gép
(szlip, aszinkronmotor, indukciós motor)

Váltakozóárammal működő villamos forgógép, amelynek forgó mágneses tere mind az állórész, mind a forgórész tekercselésével kapcsolódik, és a tekercsek között a teljesítmény átadása kizárólag elektromágneses indukció útján történik.
Az üresjárás kivételével a forgórész fordulatszáma mindig különbözik az állórész-tekercselés által létrehozott forgó mágneses tér fordulatszámától.
A különbséget a szlip jellemzi.

Az animáció egy aszinkronmotor (indukciós motor) működési elvét mutatja be.
A > gombra kattintgatva szakaszosan működtethető egy-egy lépéssel.
A o gombra kattintva mindaddig folyamatosan forog, amíg a > gombra kattintva vissza nem állítja a szakaszos működésre.

A forgórészben a forgó mágneses tér áramot indukál, ami a Lenz-törvény alapján az indukáló erőhatást, tehát a mágneses tér forgását akadályozza, és a forgórészt a forgó mágneses tér "magával ragadja".



A rövidrezárt forgórész általában vastag, csupasz rézrudakból áll, amelyeknek a végeit vörösréz gyűrűvel rövidrezárják.

Az ilyen villanymotorok fordulatszáma a terhelés hatására csökken és indulásnál alacsony nyomatékot fejtenek ki.

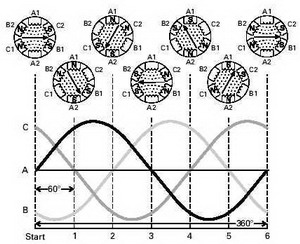

Az aszinkronmotor tekercseit háromfázisú válatakozóáramra kapcsolva a közéjük helyezett mágnestű egy periódus alatt egy teljes körülfordulást végez. Egy "igazi" aszinkronmotor belső felépítése.
